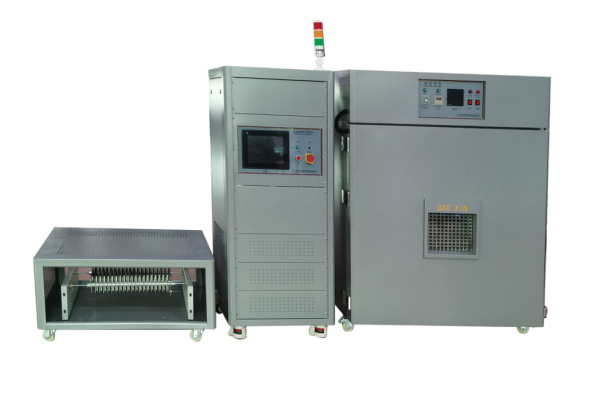

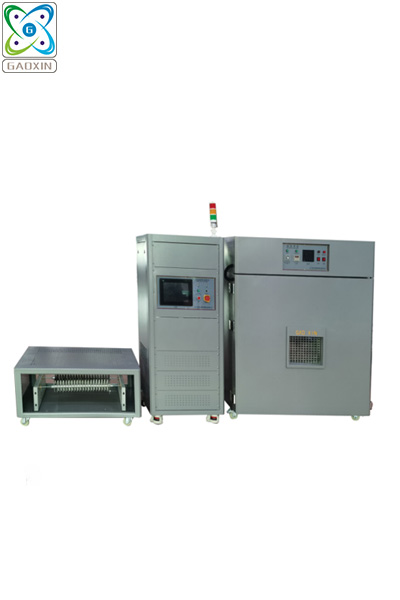

產品名稱： 電池短路試驗機
產品型號：GX-6055-NTC
產品用途：本設備綜合多種電池短路試驗標準要求而設計，按標準要求短路裝置必須符合內阻范圍≤80±20mΩ，從而獲得試驗要求的最大短路電流；另外在短路裝置的線路設計上也須能夠承受大電流的沖擊，所以我們選用了工業級直流電磁接觸器及全銅接線柱和內部銅板導流，寬厚的銅板有效提高散熱效果，使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗數據的準確性。
一、產品名稱： 電池短路試驗機
二、產品型號：GX-6055-NTC
三、產品用途：本設備綜合多種電池短路試驗標準要求而設計，按標準要求短路裝置必須符合內阻范圍≤80±20mΩ，從而獲得試驗要求的最大短路電流；另外在短路裝置的線路設計上也須能夠承受大電流的沖擊，所以我們選用了工業級直流電磁接觸器及全銅接線柱和內部銅板導流，寬厚的銅板有效提高散熱效果，使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗數據的準確性。
1.工作電壓： | 交流 220V 50Hz-60Hz; |
2.沖擊電壓： | AC 1kv/1.2-50μs（峰值）1min |
3.可測電池最大電壓： | 100V |
4.直流響應時間： | ≤5μs |
5.動作時間 | 吸合時間/釋放時間≤100ms |
5.接觸器可通過最大短路電流： | 1000A |
6.短路控制方式 | 電腦控制 |
7.短路模式
| 7.1.全程記錄短路時間，短路峰值 電流，初始溫度，峰值溫度，溫度 下降百分比（與峰值相比較），初始電壓。 7.2.試驗過程自動控制，達到測試結束條件，可自動停機并保存當時 測試數據： 可設置路時間，設置溫度下降百分比（與峰值相比較）， 峰值溫達到設定定值，電池超溫保護設定值 等功能。 7.3.全程記錄電池表面溫度，電流，電壓，并能根據成監控據生成監 控曲線。 |
8.裝置回路內阻: | ≤30mΩ, ≤60mΩ，≤80mΩ |
9.測試通道 | 1 通道，1 次可以測試 1 個電池 |
10.遙控距離 | 無固體阻隔 7 米 |
11.夾具設計 | 配備三種夾具，分別用于方形電池的圓柱形電池 |
12.設備導線端子及夾具材質 | 短路端接線連接端口為銅端子，短路線為康銅材質 |
13.溫度采集
| 測量電流: -20-600°C 顯示精度:± 0.5°C 動作方式: 2 重積分方式. 采集頻率: 10 次/秒 通道數: 2 通道 溫度采集類型: K型熱電偶2個， 并且外包一層阻燃隔熱的保護層。 |
14.電壓采集
| 測量電壓: 0-100V， 保證試驗精度 采集精度: 0.01V 動作方式: 2 重積分方式 控制精度：±0.15%F.S 采集頻率:100 次/秒 通道數: 1 通道 |
15.電流采集
| 測量電流: 0-1000A 采集精度: 0.01A 動作方式: 2 重積分方式 控制精度：±0.15%F.S 采集頻率:100 次/ 秒 通道數: 1 通道 |
16.控制箱尺寸 | 750*600*1880（W*D*H）（含三色燈） |
17.工作環境: | 溫度-10℃~100℃ 濕度 10~90%無凝露 |
18.使用電源: . | AC220V,50HZ |
19.設備功率: | 1.5KW |
20.使用氣源 | 0.6~0.8mpa |
本文出自東莞市高鑫檢測設備有限公司,轉載請注明網址：http://www.5557.net.cn/
產品名稱： 電池短路試驗機
產品型號：GX-6055-NTC
產品用途：本設備綜合多種電池短路試驗標準要求而設計，按標準要求短路裝置必須符合內阻范圍≤80±20mΩ，從而獲得試驗要求的最大短路電流；另外在短路裝置的線路設計上也須能夠承受大電流的沖擊，所以我們選用了工業級直流電磁接觸器及全銅接線柱和內部銅板導流，寬厚的銅板有效提高散熱效果，使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗數據的準確性。
微信二維碼
服務熱線：400-688-5200
聯系電話：0769-23176684
在線Q Q：2850181809
一、產品名稱： 電池短路試驗機
二、產品型號：GX-6055-NTC
三、產品用途：本設備綜合多種電池短路試驗標準要求而設計，按標準要求短路裝置必須符合內阻范圍≤80±20mΩ，從而獲得試驗要求的最大短路電流；另外在短路裝置的線路設計上也須能夠承受大電流的沖擊，所以我們選用了工業級直流電磁接觸器及全銅接線柱和內部銅板導流，寬厚的銅板有效提高散熱效果，使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗數據的準確性。
1.工作電壓： | 交流 220V 50Hz-60Hz; |
2.沖擊電壓： | AC 1kv/1.2-50μs（峰值）1min |
3.可測電池最大電壓： | 100V |
4.直流響應時間： | ≤5μs |
5.動作時間 | 吸合時間/釋放時間≤100ms |
5.接觸器可通過最大短路電流： | 1000A |
6.短路控制方式 | 電腦控制 |
7.短路模式
| 7.1.全程記錄短路時間，短路峰值 電流，初始溫度，峰值溫度，溫度 下降百分比（與峰值相比較），初始電壓。 7.2.試驗過程自動控制，達到測試結束條件，可自動停機并保存當時 測試數據： 可設置路時間，設置溫度下降百分比（與峰值相比較）， 峰值溫達到設定定值，電池超溫保護設定值 等功能。 7.3.全程記錄電池表面溫度，電流，電壓，并能根據成監控據生成監 控曲線。 |
8.裝置回路內阻: | ≤30mΩ, ≤60mΩ，≤80mΩ |
9.測試通道 | 1 通道，1 次可以測試 1 個電池 |
10.遙控距離 | 無固體阻隔 7 米 |
11.夾具設計 | 配備三種夾具，分別用于方形電池的圓柱形電池 |
12.設備導線端子及夾具材質 | 短路端接線連接端口為銅端子，短路線為康銅材質 |
13.溫度采集
| 測量電流: -20-600°C 顯示精度:± 0.5°C 動作方式: 2 重積分方式. 采集頻率: 10 次/秒 通道數: 2 通道 溫度采集類型: K型熱電偶2個， 并且外包一層阻燃隔熱的保護層。 |
14.電壓采集
| 測量電壓: 0-100V， 保證試驗精度 采集精度: 0.01V 動作方式: 2 重積分方式 控制精度：±0.15%F.S 采集頻率:100 次/秒 通道數: 1 通道 |
15.電流采集
| 測量電流: 0-1000A 采集精度: 0.01A 動作方式: 2 重積分方式 控制精度：±0.15%F.S 采集頻率:100 次/ 秒 通道數: 1 通道 |
16.控制箱尺寸 | 750*600*1880（W*D*H）（含三色燈） |
17.工作環境: | 溫度-10℃~100℃ 濕度 10~90%無凝露 |
18.使用電源: . | AC220V,50HZ |
19.設備功率: | 1.5KW |
20.使用氣源 | 0.6~0.8mpa |
本文出自東莞市高鑫檢測設備有限公司,轉載請注明網址：http://www.5557.net.cn/
