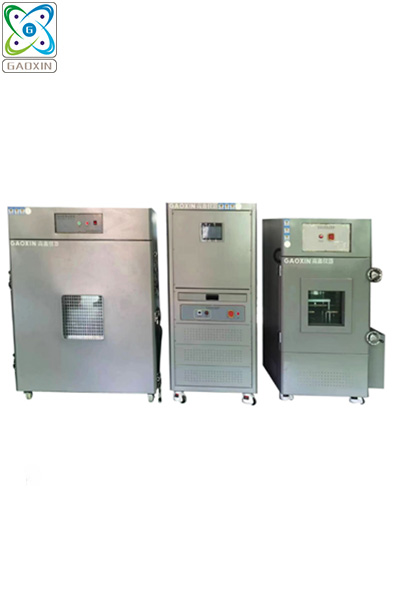

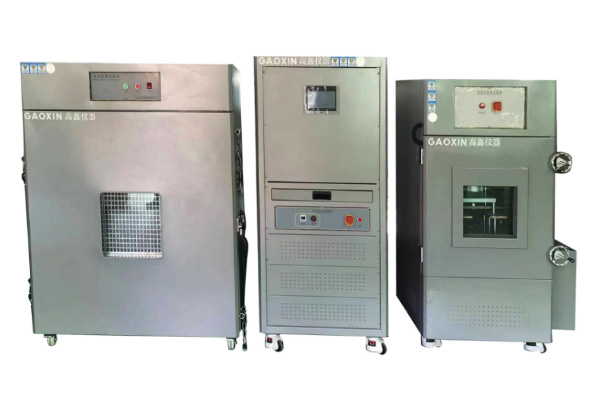

產品名稱： 動力電池短路試驗機
產品型號：GX-6055-5000CT
產品用途：本設備綜合多種電池短路試驗標準要求而設計，按標準要求短路裝置必須符合內阻范圍≤5mΩ，從而獲得試驗要求的最大短路電流；另外在短路裝置的線路設計上也須能夠承受大電流的沖擊，所以我們選用了工業級直流電磁接觸器及全銅接線柱和內部銅板導流，寬厚的銅板有效提高散熱效果，使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗資料的準確性。采用PLC 人機界面控制方式，接觸器為開關元件，在PLC 界面上設置好測試條件，接觸器吸合并發出強大短路電流使整個回路短路， 達到試驗所需電流， 在設備過程中回路電阻（即接觸器電阻+連接端接線+電池夾具三者總電阻為5mΩ）。接觸器發出的最大短路電流為：5000A， 測試回路所能承受的最大短路電流為：5000A。測試過程中的電池表面溫度，電壓變化資料，電流變化資料，經采集元件檢測并反饋至PLC 主控制程序中。
一、產品名稱： 動力電池短路試驗機
二、產品型號：GX-6055-5000CT
三、產品用途：本設備綜合多種電池短路試驗標準要求而設計，按標準要求短路裝置必須符合內阻范圍≤5mΩ，從而獲得試驗要求的最大短路電流；另外在短路裝置的線路設計上也須能夠承受大電流的沖擊，所以我們選用了工業級直流電磁接觸器及全銅接線柱和內部銅板導流，寬厚的銅板有效提高散熱效果，使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗資料的準確性。采用PLC 人機界面控制方式，接觸器為開關元件，在PLC 界面上設置好測試條件，接觸器吸合并發出強大短路電流使整個回路短路， 達到試驗所需電流， 在設備過程中回路電阻（即接觸器電阻+連接端接線+電池夾具三者總電阻為5mΩ）。接觸器發出的最大短路電流為：5000A， 測試回路所能承受的最大短路電流為：5000A。測試過程中的電池表面溫度，電壓變化資料，電流變化資料，經采集元件檢測并反饋至PLC 主控制程序中。
工作電壓 | 交流220V 50Hz-60Hz; |
沖擊電壓 | AC 1kv/1.2-50μs（峰值）1min |
動作特性 | 冷態吸合電壓 ≯66％Us 冷態釋放電壓 ≯30％Us，≮5％Us |
可測電池最大電壓 | 100V |
直流回應時間 | ≤5μs |
最大短路工作電流 | 5000A |
裝置回路內阻 | ≤5mΩ，≤20mΩ，>30mΩ&<40mΩ各1對，端接線夾持端口為銅鼻子 |
電流/電壓/溫度采集通道 | 總共4通道采集 （電壓，電流各1通道，溫度2通道） |
遙控距離 | 無固體阻隔7米 |
動作時間 | 吸合時間/釋放時間 ≯30ms |
內箱材質 | SUS#304一級不銹鋼，厚度2.0mm |
外箱材質 | A3 冷板全周焊接，表面經高級噴涂處理，厚度2mm |
隔熱材質 | 阻燃巖棉，起保溫緩沖隔熱作用 |
防爆測試箱內箱尺寸 | 1000*1000*1000mm（長*寬*高） |
測試箱外箱尺寸 | W1100*D1100*H1500mm（長*寬*高） |
控制方式 | PLC 人機界面控制 |
短路方式 | 氣動+真空滅弧 |
機械壽命 | 50萬次 |
設備重量 | 約560kg （兩個箱體） |
設備使用電源 | AC220V±10﹪，50Hz±2%，10A |
設備功率 | 1.5kW |
設備使用氣源 | 0.6~0.8MPA |
電器超載保護裝置 | 具有漏電、過壓、過電流保護功能并蜂鳴提示 |
